ABB机器人示教'快速上手指南”
声明：本媒体部分图片、文章来源于网络，
版权归原作者所有，如有侵权，请与我联系删除
ABB机器人
以下是工博士机器人对ABB机器人的示教进行总结：
一、机器人安全操作守则：
以下的安全守则必须遵守：
万一发生火灾，请使用二氧化碳灭火器。
急停开关(E-Stop)不允许被短接。
机器人处于自动模式时，任何人员都不允许进入其运动所及的区域。
在任何情况下，不要使用机器人原始启动盘，用复制盘。
机器人停机时，夹具上不应置物，必须空机。
机器人在发生意外或运行不正常等情况下，均可使用E-Stop键，停止运行。
因为机器人在自动状态下，即使运行速度非常低，其动量仍很大，所以在进行编程、测试及维修等工作时，必须将机器人置于手动模式。
气路系统中的压力可达0.6MP，任何相关检修都要切断气源。
在手动模式下调试机器人，如果不需要移动机器人时，必须及时释放使能器(EnableDevice)。
调试人员进入机器人工作区域时，必须随身携带示教器，以防他人误操作。
在得到停电通知时，要预先关断机器人的主电源及气源。
突然停电后，要赶在来电之前预先关闭机器人的主电源开关，并及时取下夹具上的工件。
维修人员必须保管好机器人钥匙，严禁非授权人员在手动模式下进入机器人软件系统，随意翻阅或修改程序及参数。
二、示教器功能：

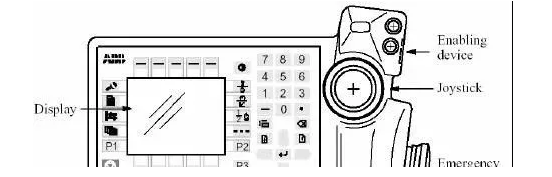

1、功能显示
Emergencystopbutton(E-Stop):急停开关。
Enablingdevice:使能器。
Joystick:操纵杆。
Display:显示屏。

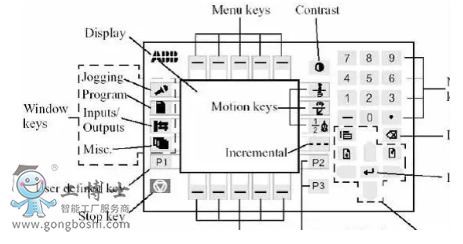

2、窗口键：(Windowkeys)
Jogging -操纵窗口手动状态下，用来操纵机器人。显示屏上显示机器人相对位置及当前座标系。
rogram-编程窗口手动状态下，用来编程与测试。所有编程工作都在编程窗口中完成。
Input/Outputs-输入/输出窗口显示输入输出信号表与其数值。可手动给输出信号赋值。
Misc.-其他窗口：包括系统参数、服务、生产以及文件管理窗口。
3、导航键：(Navigation keys)
List -切换键将光标在窗口的几个部分间切换。(通常由双实线分隔)
extPage-向下翻页键将光标向下快速移动。
reviousPage-向上翻页键将光标向上快速移动。
Uparrows-光标上移键将光标向上单步移动。
Downarrows-光标下移键将光标向下单步移动。
Leftarrows-光标左移键将光标向左单步移动。
Rightarrows-光标右移键将光标向左单步移动。
4、运动控制键：(Motion keys)
MotionUnit-运动单元切换键手动状态下，操纵机器人本体与机器所控制的其他机械装置(外轴)之间的切换。
MotionType1-运动模式切换键1直线运动与姿态运动切换键。
直线运动是指机器人TCP沿座标系X、Y、Z轴方向作直线运动。
姿态运动是指机器人TCP在座标系中X、Y、Z轴数值不变，只沿着X、Y、Z轴旋转，改变姿态。
MotionType2-运动模式切换键2单轴运动选择键。
**组：1、2、3轴
第二组：4、5、6轴
Incremental-点动操纵键
启动或关闭点动操纵功能，从而控制机器人手动运行时速度。
5、其他键：(Otherkeys)
top-停止键停止机器人程序运行。
Contrast-光亮键调节显示器对比度。
MenuKeys-菜单键显示下拉式菜单(热键)，共有五个菜单键，显示包含各种命令的菜单。
Function keys-功能键直接选择功能(热键)，共有五个功能键，直接选择各种命令。
Delete-删除键删除显示屏所选数据，机器人操作时，所要删除任何数据、文件、目录等，都用此键。
Enter-回车键进入光标所示数据。
6、自定义键：(Programmablekeys)
P1-P5这五个自定义键的功能可由程序员自定义，每个键可以控制一个模拟输入信号或一个输出信号以及其端口。
三、机器人操作面板功能：
1、ABB机器人示教单元
2、马达上电按钮(带显示灯)：
显示灯常亮，机器人已上电，待命状态。
显示灯闪烁(1Hz)，机器人未上电。
显示灯急促闪烁(4Hz)，机器人未同步。
3、机器人急停按钮：
4、操作模式选择器(带钥匙)：
（1）自动模式：用于正式生产，编辑程序功能被锁定。
（2）限速模式：<250mm/s用于机器人编程测试。
（3）手动全速模式：只允许专业人员在测试程序时使用。一般情况下，避免使用这种运动模式。(选配项)
5、机器人运行时间计时器：
显示机械手马达上电，刹车释放的总时间。为机器人维修与保养提供数据。
手动模式将在下一篇新闻中为您介绍
